800×800mm溝槽礦漿流量測量技術方案——基于明渠流量計的礦漿流量監測系統設計
一、技術背景與需求分析
礦漿流量測量是礦山、冶金、化工等行業生產過程中的關鍵環節，尤其在礦漿輸送、尾礦處理等場景中，需精確監測礦漿的瞬時流量和累計流量。針對800×800mm溝槽(截面面積0.64m2)、礦漿深度≤300mm的工況，傳統接觸式流量計易受礦漿顆粒磨損、沉積影響，導致測量精度下降。明渠流量計作為一種非接觸式測量設備，通過超聲波、多普勒效應或流速-水位運算法，可實現礦漿流量的實時監測，具有安裝便捷、維護成本低、抗干擾能力強等優勢。
二、明渠流量計技術原理與選型依據
1. 工作原理
? 超聲波明渠流量計：基于超聲波時差法，通過發射和接收超聲波信號，計算流體液位高度，結合溝槽幾何尺寸(寬度800mm、深度300mm)和流速垂直平面修正系數，通過微處理器運算得到流量。
? 多普勒明渠流量計：利用聲波的多普勒效應，通過測量礦漿中顆粒的反射信號，計算流速分布，結合溝槽截面積，得出瞬時流量。
? 流速-水位運算法：通過測量液位高度(H)和流速(V)，結合溝槽幾何參數(寬度B、邊坡系數m)，按公式Q=B×H×V×K(K為修正系數)計算流量。
2. 選型依據
? 測量范圍：礦漿流速范圍0.03m/s～5.0m/s，流量范圍0.019m3/s～0.96m3/s(按溝槽滿流計算)。
? 精度要求：液位測量精度≤0.5%，流速測量精度≤±3‰，系統綜合誤差≤±2.5%。
? 環境適應性：防護等級IP68，工作溫度-20℃～+60℃，抗礦漿顆粒沖擊能力≥100N。
? 通信接口：支持RS485、MODBUS協議，可選配GPRS無線傳輸模塊。
三、系統架構與安裝方案
1. 系統架構
? 前端傳感器：采用分體式超聲波明渠流量計，探頭安裝于溝槽側壁，距溝底300mm，發射面與液面平行，避免氣泡干擾。
? 數據采集單元：集成16位ADC的RTU設備，支持4-20mA/RS485雙模輸出，采樣頻率≥10Hz。
? 后端分析平臺：基于GIS地圖的可視化系統，實時顯示流量、液位、流速數據，支持歷史數據回溯與異常報警。

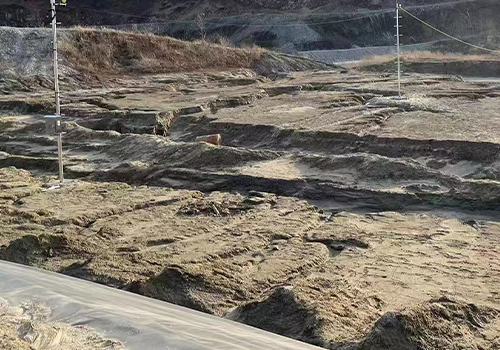

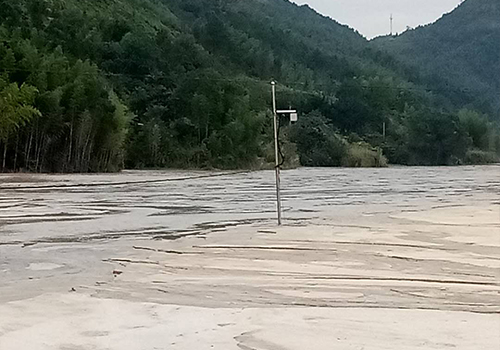

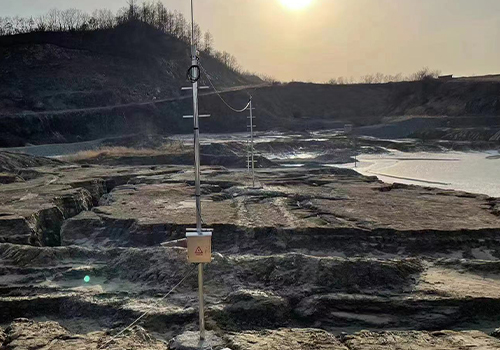

2. 安裝方案
? 安裝位置：選擇溝槽直線段，避開彎頭、閥門等湍流區域，確保上下游各有5倍溝槽寬度的直管段。
? 固定方式：采用卡箍式鎖緊裝置，將傳感器固定于溝槽外壁，避免礦漿直接接觸。
? 校準與調試：通過投浮子法(表面流速υ=L/t，修正系數K=0.84～0.90)或日排放量估算法(Qp=Qd×Ku/H)進行現場校準，確保測量誤差≤±2%。
四、技術優勢
1. 技術優勢
? 非接觸式測量：避免礦漿顆粒磨損傳感器，使用壽命≥5年。
? 高精度與寬量程：液位分辨率1mm，流速分辨率0.01m/s，適應礦漿濃度波動(10%～60%)。
? 低功耗設計：整機功耗≤150mW，支持太陽能供電，適用于偏遠礦山。
五、技術驗證與標準符合性
1. 實驗室測試
? 靈敏度測試：在0.1MPa壓力下，可清晰識別礦漿流速0.03m/s的微小變化。
? 耐久性測試：連續運行5000小時后，液位測量誤差≤0.3%，流速測量誤差≤0.5%。
2. 行業標準符合性
? 滿足GB/T 28169-2011《明渠流量計》要求，通過EMC電磁兼容性認證(GB/T 17626系列標準)。
? 符合MT/T 1082-2008《煤礦用流量傳感器》對礦用設備的防爆、防腐要求。
六、結論與展望
明渠流量計憑借其非接觸式測量、高精度、寬量程等優勢，為800×800mm溝槽礦漿流量監測提供了可靠的技術解決方案。未來，隨著AI算法與多傳感器融合技術的發展，明渠流量計將實現更高效的礦漿流態分析與故障預警，推動礦山智能化進程。
